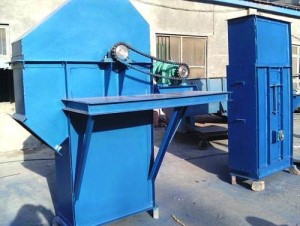

NE型斗式提升機詳細內容介紹
提升機是使用廣泛的一種垂直提升設備,該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。NE型板鏈斗式提升機主要結構是由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。下部裝置---安裝有自動張緊裝置。
NE斗式提升機的特點：
本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。主要技術參數：型號 | 提升量m3/h | 料斗 | 運行部件重量 | 物料_塊度 |
容積 | 斗距mm | 斗速m/min | 占百分比% |
10 | 25 | 50 | 75 | 100 |
NE15提升機 | 15 | 2.5 | 203.2. | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
NE30提升機 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50提升機 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100提升機 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150提升機 | 170 | 52.2 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
NE200提升機 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300提升機 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400提升機 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500提升機 | 470 | 260.9 | 700 | 30 | 223 | 1240 | 190 | 145 | 120 | 100 |
NE600提升機 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
NE800提升機 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
與NE型斗式提升機相關的產品
TD型斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料,如糧食、煤、水泥、碎礦石等，提升高度_40米，TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。
TH斗式提升機屬于鏈條斗式提升機的一種，跟TD斗式提升機相比，料斗的承受部件為鏈條，取代了原有皮帶傳動。采用鍛造的環形鏈條作為牽引構件，在運行過程中采用混合式或重力式卸料。提升高度在4.5米-40m之間，斗寬從160-1250。
NE型斗式提升機、TH型斗式提升機、TD型斗式提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，如粉煤灰、礦渣、石灰石、水泥熟料、水泥、煤、干黏土等。
